Autodesk Civil 3D cuenta con herramientas potentes para trabajar con Red de Tuberías. Puedes agregar buzones, tuberías, conexiones y todo con una configuración global y también por cada pieza o estructura.
Estos objetos “red de tuberías” de Civil 3D, agilizan los procesos BIM al poder determinar los materiales que cada estructura de la red tendrá y además, también, permite que se realicen las verificaciones correspondientes de interferencias entre tuberías.
En Civil 3D podemos sacar secciones de las tuberías, ya que son como un modelo que tiene un alineamiento y rasante, pero cuando tienes varias tuberías superpuestas, estas salen tal cual su ubicación y dimensiones, pero con esta rutina lisp, las secciones de las tuberías salen circulares.
Con esta rutina Lisp podrás generar cortes de las tuberías en forma circular, teniendo en cuenta su verdadero diámetro y distancias entre ellas, en un radio de 1m desde el punto cogo seleccionado.
Es objetivo es la presentación, que puede por ejemplo usarse en esquemas o planos de cotas o de ubicación de interferencias.
Para utilizar esta rutina debes de hacer lo siguiente:
- Carga el archivo lisp en AutoCAD.
- Ingresa el nombre del comando: SECTUBS
- Selecciona un punto COGO (de Civil 3D) para obtener las secciones de las tuberías.
- Etiqueta de la sección: (Ingresa un nombre para el título de la sección).
- Altura de textos interiores <0.04>:
- Altura de texto de Título <0.075>:
- Distancia de separación del texto de Título <0.1>:
- Indica un punto de inserción para dibujar las secciones obtenidas: (es la ubicación del dibujo del seccionamiento de las tuberías).

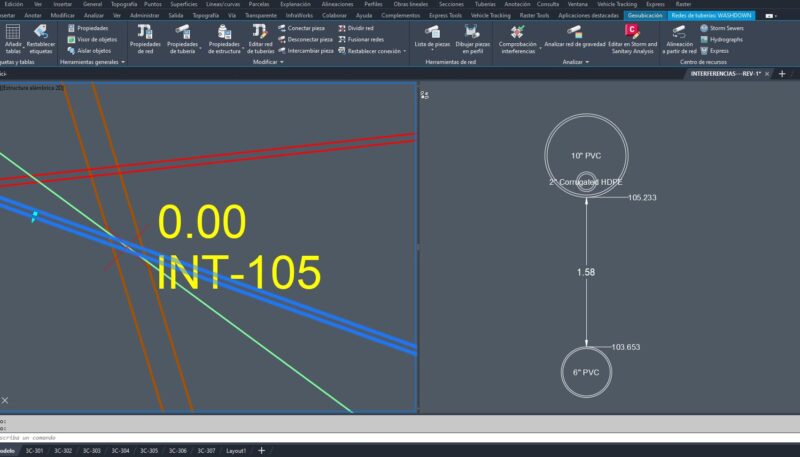

El resultado es un dibujo de cortes de las tuberías en forma circular, teniendo en cuenta su verdadero diámetro y distancias entre ellas, en un radio de 1m desde el punto cogo seleccionado.
