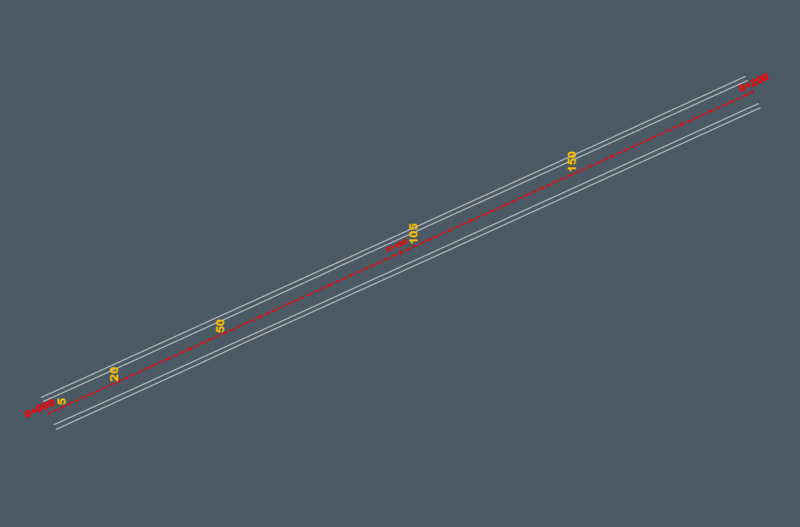

Con esta rutina podrás insertar en un eje seleccionado (polilinea) unos puntos con sus respectivas distancias, los datos de la inserción de estos puntos, provienen de la digitación manual de distancias o de la lectura de una archivo de distancias (se proporciona un archivo de ejemplo para una mayor comprensión).

Esta rutina se podría utilizar por ejemplo en el caso del eje de una carretera, en alguna oportunidades se necesita ubicar una progresiva exacta en el eje (polilinea), como por ejemplo la progresiva 23.76, manualmente se puede hacer pero tomas más tiempo, con esta rutina solo basta con seleccionar el eje, indicar la progresiva inicial de ese eje (generalmente con valor 0), y posteriormente ingresar la distancia.

Si se tienen muchas distancias a ingresar en el eje, en lugar de digitarlas el lisp brinda la opción de seleccionar un archivo de texto, dentro de este archivo de texto estarán las distancias y el lisp las leerá una por una, insertándolas mediante un punto en el eje (polilinea).

El lisp también permite cambiar el inicio del eje ya que el inicio se determina de acuerdo al punto de inicio que generó la polilinea, si el lisp comienza a poner las distancias por el punto final que no es el deseado, usa la opción: “Cambiar inicio de eje”.

Junto con la rutina se suministra un archivo CAD, con un eje sencillo (polilinea), como ejemplo para poner en práctica la rutina lisp.

Para utilizar esta rutina debes de hacer lo siguiente:

  • Carga el archivo lisp en AutoCAD.
  • Ingresa el nombre del comando: PP
  • Elige la forma de como deseas insertar las progresivas: manualmente (1×1) o mediante la lectura de un archivo de texto.
  • Selecciona la polilinea eje.
  • Ingresa progresiva o distancia inicial del eje (por defecto es 0).
  • Ingresa la progresiva o distancia a hallar (en el caso del digitado manual, si se eligió la lectura de un archivo esto no es necesario).
