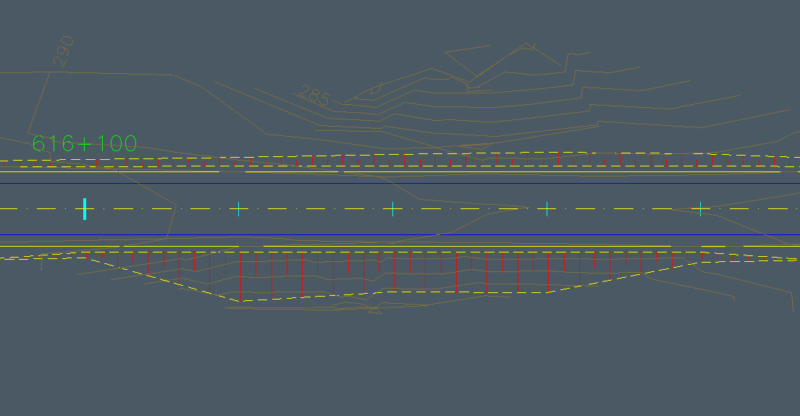

Esta rutina dibuja las líneas que representan los taludes de corte o relleno en vista de planta, éstas líneas de talud son necesarias para indicar ó representar los desniveles entre las plataformas.
Para poder generar las línea de talud con ésta rutina, se deberán de ingresar 6 datos que permitirá que las línea de talud se generen de acuerdo a lo esperado.
A continuación se describe los datos solicitados:
- Distancia entre líneas de talud(m): Aquí deberás de ingresar la separación que habrá entre cada línea de talud.
- Seleccione la polilinea de la cota más alta: Como el talud se trata de un desnivel entre dos líneas de bordes, aquí se debe de indicar que polilinea es la de la cota más alta.
- Seleccione la polilinea de la cota más baja: De igual manera se debe de indicar la polilinea de la cota más baja.
- Corte ó Relleno? <R>: El sentido del dibujo del inicio de las líneas de talud dependerá si se trata de un corte o un relleno, por defecto al presionar la tecla Enter, se tomará como el valor “R” de relleno.
- Longitud máxima de la línea de talud: Es la medida que tendrá la línea mayor de la representación del talud, si la medida es menor que la distancia hasta el pie del talud, se observará que la línea no intersecta con la línea borde del pie de talud, si se desea que la línea mayor del pie de talud llegue hasta la intersección con la línea borde del pie de talud, se debería de indicar un valor mayor, como 200 ó 500 por ejemplo.
- Distancia entre banquetas de talud: Es la Separación que tendrán las banquetas de talud.
Para utilizar esta rutina debes de hacer lo siguiente:
- Deberás de tener como actual la capa que contendrá las líneas de los taludes a generar, por ejemplo: “Líneas de talud”.
- Carga el archivo lisp en AutoCAD.
- Ingresa el nombre del comando: TIC
- Ingresa los datos que te solicita el comando.
