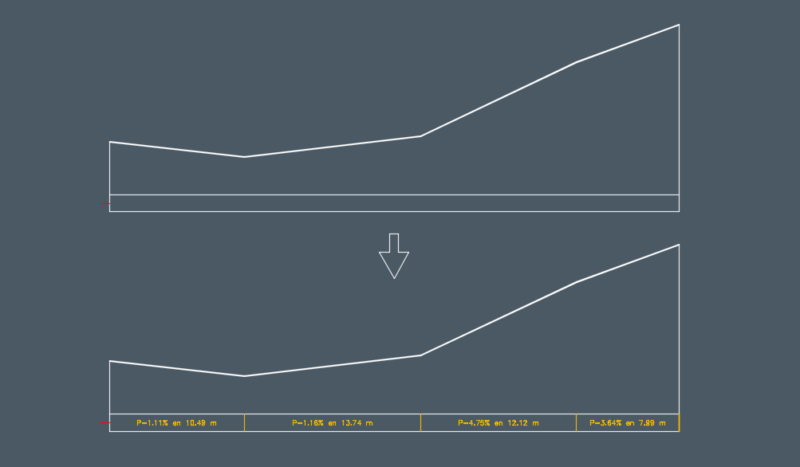

Esta rutina te permite insertar en la guitarra las pendientes de un perfil longitudinal (polilínea o línea), para eso sólo basta con seleccionar el perfil (la polilínea) e indicar un punto que corresponderá a la ubicación vertical de los textos que indican las pendientes.
Si se trata de una línea el comando calcula solo los puntos extremos, hallando de esa manera la pendiente, en el caso de que se trate de una polilínea, la rutina obtiene cada vértice inicial y final y calcula la pendiente entre ellos de todos los segmentos de la polilínea.
El texto que indica la pendiente obtenida es del tipo por ejemplo: “P=1.11% en 10.49 m” y como ya saben este formato se puede modificar para adaptar a la manera de trabajo de cada uno de ustedes.
Una de las observaciones de uso es que, el estilo de texto actual no debe de contemplar una altura, de tenerla se generará un error y las pendientes no será insertadas.
La escala que se indica al comienzo de la rutina, sólo es para los tamaños de los textos y no influye en las medidas obtenidas para procesar las pendientes.
Para utilizar esta rutina debes de hacer lo siguiente:
- Carga el archivo lisp en AutoCAD.
- Ingresa el nombre del comando: PNF
- Ingresa la escala para los textos de las pendientes obtenidas que se Insertarán.
- Selecciona el perfil a calcular las pendientes.
- Indica un punto de referencia para insertar los textos con las pendientes.
Si el comando te muestra el mensaje “Requires an integer value.“, presiona la tecla ESC varias veces y vuelve a ingresar el nombre del comando.
