Algunas veces nos hemos encontrado con la necesidad de obtener la elevación o cota (coordenada z) de un punto sobre una superficie en Civil 3D, si se trata de solo averiguar cuál es el punto podemos echar mano a las Herramienta de Consulta (Inquiry Tool) y obtener la elevación.

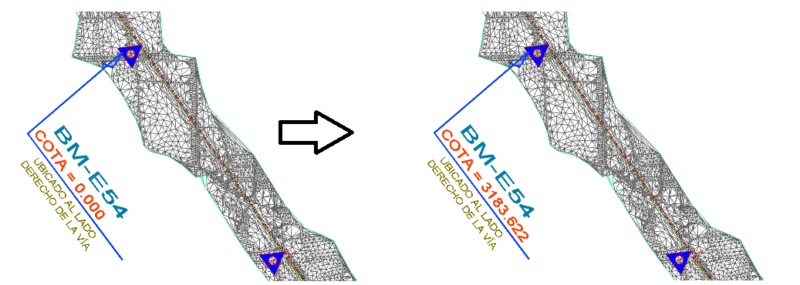

En esta oportunidad, esta rutina nos permite obtener en un punto indicado la elevación de un objeto Surface (superficie de Civil 3D) y establecer ese valor editando un texto existente, si el texto contiene por ejemplo “Elevación = 0.00”, la rutina reemplaza solo el valor y el texto quedaría por ejemplo “Elevación = 236.56”, es decir que mantiene el valor de formato del texto existente.
Para utilizar la rutina debes de hacer lo siguiente:
- Carga el archivo lisp en AutoCAD.
- Ingresa el nombre del comando: OZT
- Indica un punto en la ubicación que deseas obtener la elevación de la superficie.
- Selecciona el texto que deseas reemplazar con el valor obtenido anteriormente.
- Presiona ENTER para terminar el comando.
saludos ingeniero todavia no pude resolver el problema de sacar las cotas de un mdt del Land Desktop o habria alguna otra forma porfavor gracias
ing las superficies del Land Desktop pueden crearse en base a triangulacion de lineas, 3d Face y Polyface Mesh ya probe la rutina con en 3d face y me pide seleccione el Tin de Civil3d y se cierra el comando esperando su respuesta me despido ing hasta prontoo.
saludos ing como podria utilizar esta rutina con una superficie del Land Cad
Saludos Ing, Mario como podria aplicar esta rutina lisp con una Superficie del Land Cad gracias hasta pronto
Hola Cristian, la rutina está desarrollada para obtener los datos de un objeto surface (superficie) de Civil 3D, por lo que no se aplica para superficies de Land. ¿La superficie de Land Desktop es un 3D face o son sólo lineas?
