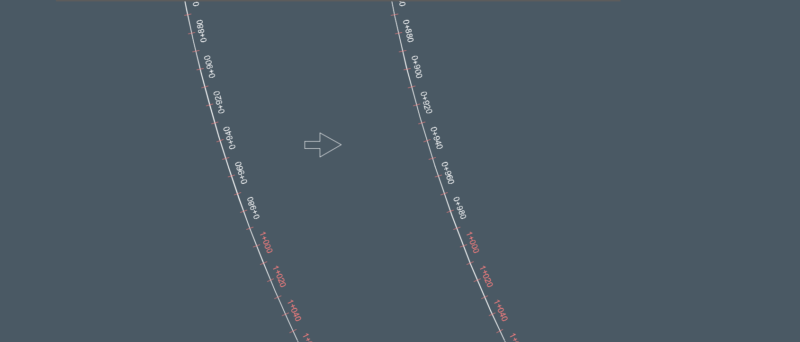

En algunas oportunidades podemos encontrar alineamientos (entidades de Civil 3D) pero en CAD, cuyas progresivas o kilometraje se encuentran rotados de tal manera que al presentarlo en el espacio papel, se observan de cabeza.
Para solucionar esto, puedes usar esta rutina que te ayudará a rotar 180° sobre su punto base los textos que selecciones, puedes usar el modo de selección “Window” si tienes muchos textos que rotar.
Esta rutina aplica para entidades del tipo “TEXT” y “MTEXT“, asi que verifica que se trate de estos tipos y no de bloques con atributos.
Para utilizar la rutina debes de hacer lo siguiente:
- Carga el archivo lisp en AutoCAD.
- Ingresa el nombre del comando: RTB
- Selecciona los textos que deseas rotar mediante la selección de entidades que desees.
- Presiona la tecla Enter para ejecutar las acciones.
- Ahora, podrás observar que la rutina Lisp a rotado todos los textos que seleccionaste.
