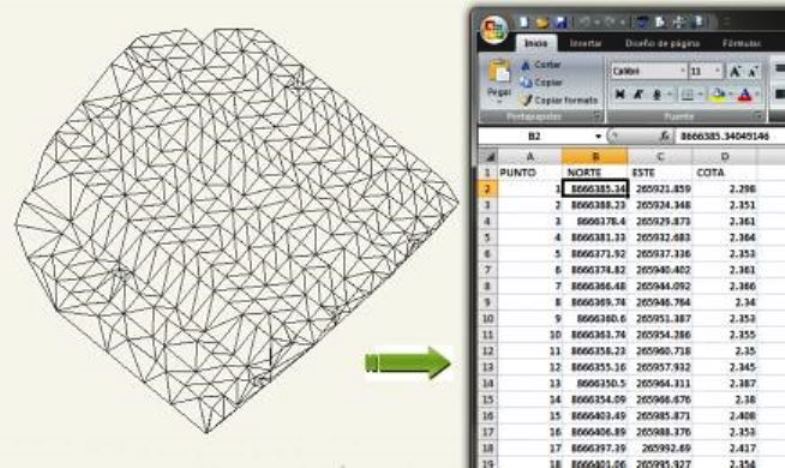

Esta rutina escrita en Autolisp, es parecida a la anterior, la diferencia está en que esta vez, exporta las coordenadas de los vértices de los objetos 3Dface de AutoCAD, estas coordenadas son almacenadas en un archivo CSV de Microsoft Excel, que se indique para ello.
La exportación de puntos de los vértices te puede ayudar de sobremanera en el caso que tengas una triangulación con 3D face y desees obtener sus coordenadas para recrear tu archivo de puntos de coordenadas.
Las consideraciones también son las mismas que de la rutina anterior, en el caso de que haya 3Dface unidos por los mismos vértices, también si se desea, se deberá de considerar la opción de ordenar las coordenadas y eliminar las que se encuentren duplicadas.
Las coordenadas exportadas tienen el formato P,N,E,C (Punto, Norte=Y, Este=X, Cota=Z) y como se exporta a un archivo CSV (separado por comas), al abrir el archivo cada valor ocupará su celda independiente y en forma ordenada.
Para utilizar la rutina debes de hacer lo siguiente:
- Carga el archivo lisp en AutoCAD.
- Ingresa el nombre del comando: E3D
- Selecciona los objetos 3D Face de los cuales deseas exportar las coordenadas de sus vértices.
- Indica la ubicación y el nombre del archivo CSV en que se generarán las coordenadas exportadas.
al correr la app me dice que e3d: no function definition: C:E3D
