En este tercer post prepararemos las referencias que el proyecto DLL necesita para poder conectar el código de desarrollo de AutoCAD con Excel.

Empezaremos con agregar las referencias que AutoCAD (o sus aplicaciones verticales) necesita, estas se encuentran dentro de los 3 archivos DLL que indicamos inicialmente.

Puedes descargar estos 3 archivos DLL desde los siguientes enlaces:

Agregar las referencias para los objetos de AutoCAD .NET

En el Entorno de Desarrollo de Visual Studio, haz clic en el menú “Proyecto“, luego elije el menú “Agregar referencia…“:

En el cuadro de diálogo “Administrador de referencias“, elije la sección “COM” o también en la última sección “Examinar” y luego haz clic en el botón ubicado en la parte inferior derecha “Examinar…“:

Selecciona los 3 archivos DLL indicados inicialmente y luego haz clic en el botón “Agregar“:

Por último, verifica que los archivos se encuentren seleccionados y luego haz clic en el botón “Aceptar“:

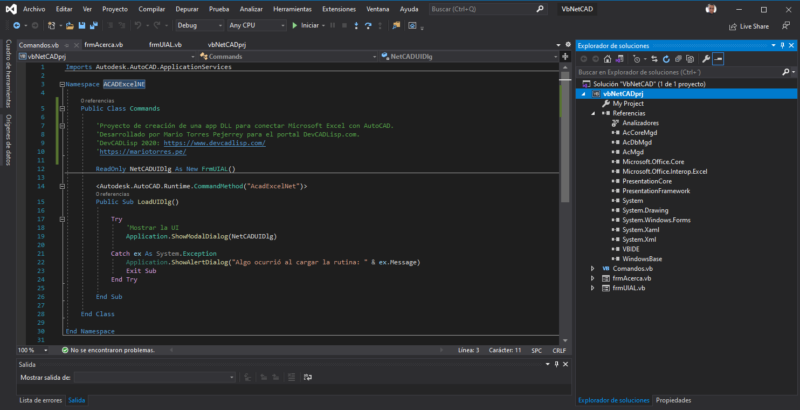

Para finalizar esta parte del proyecto, comprueba que las referencias seleccionadas se agregaron satisfactoriamente observando en el “Explorador de soluciones” y en la sección “Referencias” si estas se encuentran en la lista de la referencias que tiene el proyecto:

Ir al siguiente tema: Creación de un nuevo comando con Visual Basic .NET en Visual Studio
