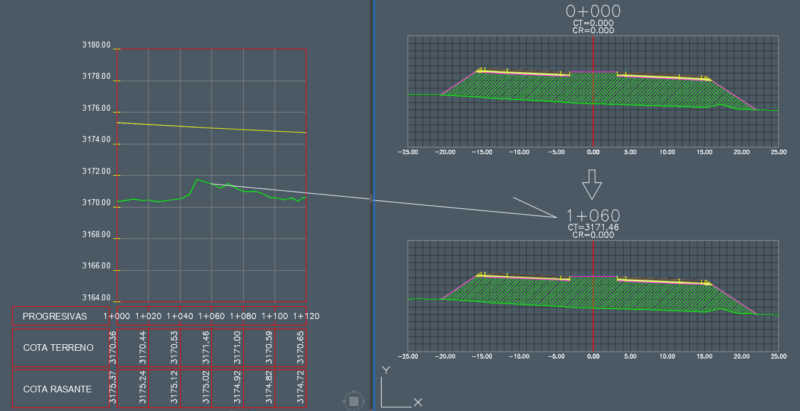

Este comando permite obtener los valores de progresiva y cota (valores X e Y) de un punto indicado y establece cada valor en 2 textos seleccionados.
Además a cada texto le agrega un prefijo o un sufijo, por ejemplo si se indica un prefijo para la cota (coordenada Y) igual a “CT=”, cuando se seleccione el texto de cota, el comando actualizará el texto seleccionado por el valor de la cota obtenida, mas el prefijo indicado, por ejemplo “CT=236.42”, cuando se seleccione el texto de la progresiva, este se actualizará con el valor de la coordenada X obtenida mas el sufijo “0+”, por ejemplo “0+10.0”.
Este comando viene con los prefijos para la progresiva y cotas ya definidos (“0+” y “CT=”) y solo pueden ser cambiados modificando el código fuente, además este comando se puede modificar si se desea, para que se agregue un prefijo y un sufijo al mismo tiempo en los textos.
Para utilizar esta rutina se debe de hacer lo siguiente:
- Carga el archivo lisp en AutoCAD.
- Ingresa el nombre del comando: PC
- Indica el punto de donde se obtendrán los valores de la progresiva (coordenada X) y de la cota (coordenada Y).
- Selecciona el texto de la progresiva.
- Selecciona el texto de la cota.
- Los valores de los textos se actualizarán con los datos obtenidos.
