Esta rutina te permite dibujar una línea con el talud que le indiques, basta con indicar el punto de inserción de la línea y el talud que tendrá.

El talud se indica en un valor con respecto a 1, por ejemplo: si se desea dibujar una línea con un talud de 2:1, sólo se deberá de indicar como talud para la línea el número 2, si el talud que se desea obtener es 1:1.333, se deberá de ingresar 0.75.

Para una mayor aclaración, si se desea obtener taludes con el valor de 1 primero (1:x), se deberá de dividir el número 1 entre el talud complementario (x).

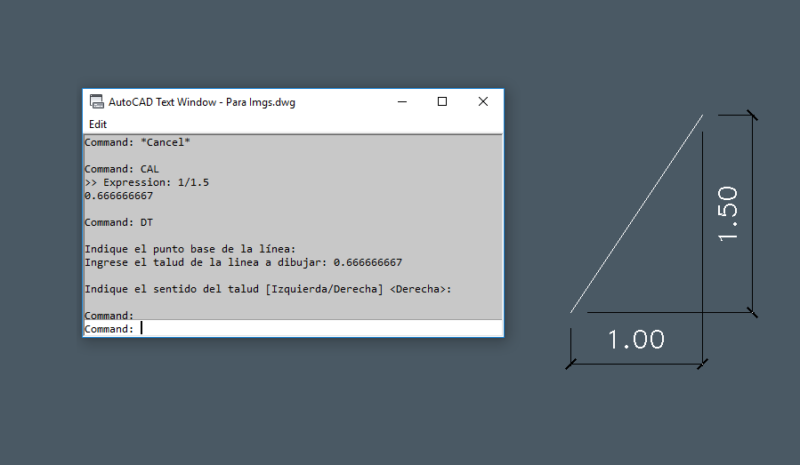

Para utilizar esta rutina se debe de hacer lo siguiente:

  • Carga el archivo lisp en AutoCAD.
  • Ingresa el nombre del comando: DT
  • Indica el punto de inserción de la línea.
  • Ingresa el talud que tendrá la línea según lo explicado anteriormente.
  • Indica el sentido en el que se dibujará la línea con el talud.

El resultado es el valor del talud que tiene la línea seleccionada.

Descargar app:
