Esta aplicación AutoLisp, genera en CAD todos los datos técnicos (vértices, ángulos internos, distancias, rumbos, coordenadas) de un polígono que representa a una parcela, también los respectivos cuadros con los datos técnicos y exporta la información de los mismos a un archivo Excel, así como también importa coordenadas desde un archivo y genera toda la información.

Datos de origen

Esta rutina tiene dos orígenes de datos. El primer tipo de dato es un polígono o varios polígonos que se deben de seleccionar para generar los etiquetados correspondientes, crear las tablas (cuadros) de los datos técnicos y exportar estos mismos datos a un archivo de Excel.

El segundo origen de datos, es un archivo Excel con información de cada vértice de la parcela, la información que lee la rutina o el formato que debe de tener el archivo .XLS o .XLSX es: Punto, X (Este), Y (Norte). Con estos datos, la rutina crea lo indicado líneas arriba.

De estos datos, sólo los encabezados no son tomados como datos por la rutina, el resto de datos si son leídos y usados para construir los polígonos, etiquetarlos y generar los cuadros de datos técnicos.

Formato de archivo de coordenadas a importar
Formato de archivo de coordenadas a importar

Datos solicitados por la rutina (Versión 3.0.3)

Esta aplicación Lisp, comienza su ejecución solicitando que el usuario indique algunas opciones que servirán para su procesamiento posterior, se puede acceder al resto de opciones cargando un cuadro de diálogo en el que muestra de una manera intuitiva todas ellas.

Nombre del comando que invoca a la rutina: EPG

Las solicitudes iniciales son las siguientes si el archivo está en blanco o no tiene ningún polígono dibujado:

No tienes polígonos en tu dibujo [iMportar coordenadas/Opciones]<terminar>:
  • iMportar coordenadas: Permite dibujar un polígono con las coordenadas definidas en un archivo de Microsoft Excel (formatos *.xls o *.xlsx) con el formtato de datos indicado en Origen de datos, explicado líneas arriba.
  • Opciones: Muestra un cuadro de diálogo en el cual se encontrarán las diferentes opciones que la aplicación tiene para generar el etiquetado de la parcela asi como los cuadros de información técnica (cuadro de coordenadas).

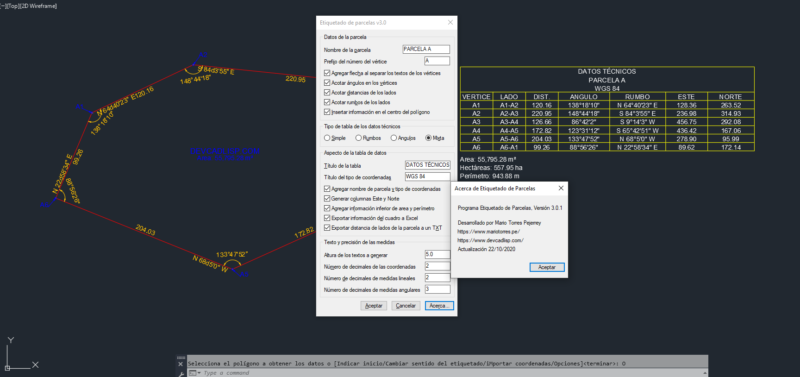

UI de la aplicación

Las solicitudes iniciales son las siguientes si el archivo tiene polilíneas o poligonos que pueden ser seleccionados:

Selecciona el polígono a obtener los datos o [Indicar inicio/Cambiar sentido del etiquetado/iMportar coordenadas/Opciones]:
  • Selecciona el polígono a obtener los datos: Es la opción por defecto, la cual solicita que se seleccione el polígono que será etiquetado y del cual se extraerán los datos de los vértices para construir la tabla de datos técnicos.
  • Indicar inicio: Permite indicar el vertice que será considerado como vértice inicial al etiquetarlos.
  • Cambiar sentido del etiquetado: Permite indicar el sentido de la numeración del etiquetado (horario/anti horario).

Procesamiento de la rutina

La rutina, una vez que se indica de donde obtendrá los datos a procesar, inicia la ejecución de lo solicitado, si se indicó seleccionar objetos (polígonos que representan parcelas), solicitará que se seleccione uno.

Si se indicó que, los datos a procesar se encuentran en un archivo de Excel, la rutina solicita que se seleccione el archivo a importar.

Luego de ambos casos, la rutina solicita que se indique un punto base para insertar las tablas con los datos técnicos, pero antes de dibujar estas tablas, muestra un cuadro de diálogo con el cual se debe de elegir la ruta y el nombre del archivo en donde se exportara todos los datos técnicos procesados (si es que se ha solicitado exportar los datos).

Cuadro de diálogo para exportar los datos técnicos a Excel.

Después de solicitar algunos datos finales, se etiqueta toda la parcela o parcelas, se genera sus respectivos cuadros o tablas de datos técnicos y se exporta dicha información a un archivo Excel.

La rutina, para una mejor presentación de los datos del etiquetado de la parcela y de los cuadros de datos técnicos, genera sus respectivos estilos y sus respectivas capas para los textos y para los acotados, con lo que toda la información se encuentra ordenada y organizada.

Resultado de la rutina

  1. Se genera el polígono (parcela) o polígonos indicados, los cuales son etiquetados con los siguientes datos:
  • Vértices (con un sufijo variable indicado por el usuario).
  • Distancias o rumbos en cada lado de la parcela.
  • Acotados de los ángulos en cada vértice.
  • Nombre de la parcela y área en el centro del polígono.
Polígono (parcela) con su etiquetado.
  1. Genera un cuadro con datos técnicos por cada parcela procesada, tomando como punto base de inicio el que indico el usuario.
Cuadro generado con los datos técnicos elegidos.
  1. Exportar a un archivo CSV de Excel toda la información de los datos técnicos de cada parcela.
Tabla en un archivo de Excel con los datos exportados.

Optimización del trabajo

Se trata del desarrollo de un nuevo comando potente y flexible que te permite generar desde cero prácticamente, todos los datos de etiquetados de las parcelas generadas, cuadros de datos técnicos y exportar todos estos datos a Excel.

Todo este proceso se lleva a cabo de inmediato y se ahorra un tiempo sumamente importante para concentrarse en los detalles en lugar del dibujo en si, además todo este proceso automático minimiza el riesgo de errores al usar varias rutinas o trabajar manualmente este trabajo.

Archivos adjuntos:

  1: Versión 4 de la aplicación
