Esta aplicación AutoLisp, genera en CAD todos los datos de etiquetado (distancias de lados, áreas de los polígonos, textos de los límites de propiedad) de polígonos que representan a secciones inmobiliarias de una propiedad, también genera en CAD los respectivos cuadros con los datos de áreas y exporta la información de estos a un archivo Excel.

Datos de origen

Esta rutina tiene como origen de datos un polígono o varios polígonos que deben de ser seleccionados para generar lo siguiente: etiquetado correspondiente, las tablas (cuadros) de las áreas y la exportación de estos datos a un archivo de Excel.

Datos solicitados por la rutina

Esta rutina Lisp, comienza su ejecución solicitando que el usuario establezca algunas opciones que servirán para su procesamiento posterior, debido a que no cuenta con programación de cuadros de diálogo, todas estas opciones son indicadas al iniciar el comando y son las siguientes:

  • Ingresa el nombre del comando para invocar a esta rutina: IND
  • Ingresa el número de decimales en las dimensiones <2>:
  • Ingresa la altura de los textos de las cotas y areas a insertar <.160>:
  • Ingresa el factor de escala de la altura de los textos de los títulos de los ambientes <1.250>:

Procesamiento de la rutina

La rutina, luego de indicados estos datos inicia la ejecución de lo solicitado indicando que se seleccione un texto que representa el título de la planta, ejemplo: Sótano, Primer Piso, etc.

Luego de indicado de que piso se trata se selecciona los polígonos de las secciones a trabajar (puedes usar un modo de selección).

La rutina internamente realiza los cálculos correspondientes, procesa la información y luego solicita que se indique una ubicación y nombre del archivo para exportar los datos de áreas obtenidas de cada polígono (sección inmobiliaria).

Luego de haber exportado los datos de áreas a un archivo, la rutina solicita que se indique un punto superior izquierdo para insertar una tabla con los resúmenes de las secciones inmobiliarias:

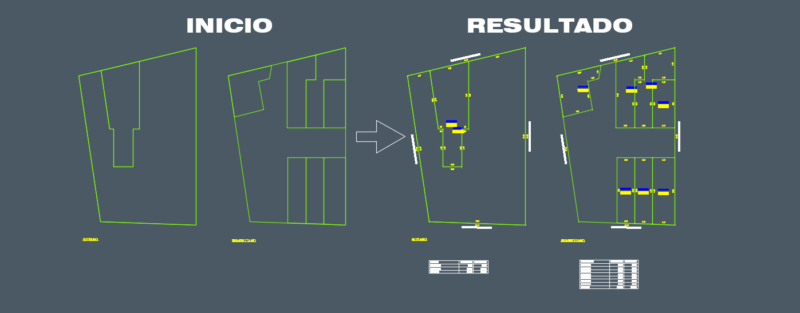

Resultado de la rutina

1. Se crean las etiquetas y áreas con los datos de los polígonos seleccionados (secciones inmobiliarias), los datos obtenidos son los siguientes:

  • Acotados de las distancias de cada lado de las secciones.
  • Título de cada sección (genérico).
  • Nombres de áreas de cada sección (polígono).
  • Nombres de cada lado del piso seleccionado (genérico).
  • Los tamaños de todos estos datos son controlados o establecidos al inicio de la ejecución de la rutina.

2. Genera un cuadro con datos técnicos por cada polígono procesado, tomando como punto base de inicio el que indicó el usuario.

3. Exportar a un archivo CSV de Excel toda la información de los datos de áreas de cada sección inmobiliaria.

Optimización del trabajo

Como puedes ver, se trata del desarrollo de un nuevo comando que te permite generar desde cero, todos los datos de etiquetados de polígonos que representan secciones inmobiliarias, cuadros de datos areas y exportar todo esto a Excel.

Todo este proceso se lleva a cabo de inmediato y automático minimiza el riesgo de errores al usar varias rutinas o trabajar manualmente este trabajo.

VIDEO

Descargar app:
