Esta rutina Lisp, recorre todos los layouts eliminando todas las entidades de dibujo que se encuentren en cada uno de ellos, pero se ofrece la opción de elegir no borrar algunos tipos de entidades.

Podrás elegir evitar eliminar los siguientes tipos de entidades: Objetos de capas inutilizadas (frozen), Viewports (ventanas gráficas), Bloques, Textos, el resto de las entidades se eliminará excepto los objetos en capas bloqueadas.

La rutina al inicio solicita que se confirme que se eliminarán los objetos mencionados líneas arriba, la opción por defecto es “Sí”, así que sólo con presionar la tecla Enter, se ingresará esta opción.

Para utilizar esta rutina debes de hacer lo siguiente:

  • Carga el archivo lisp en AutoCAD.
  • Ingresa el nombre del comando: BEL
  • Elije si deseas borrar los siguientes tipos de objetos:
    • Borrar objetos de capas inutilizadas (frozen)? [Sí/No] <Sí>:
    • Borrar los viewports (ventanas gráficas)? [Sí/No] <Sí>:
    • Borrar los bloques? [Sí/No] <Sí>:
    • Borrar los textos? [Sí/No] <Sí>:

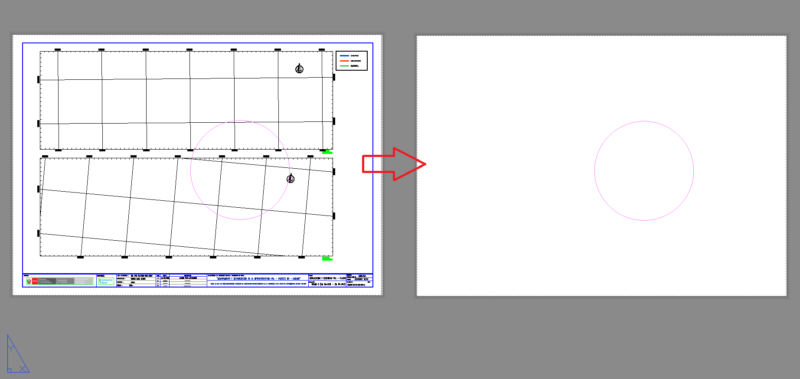

Como resultado, todas las entidades disponibles se eliminarán de cada layout del archivo de dibujo.
