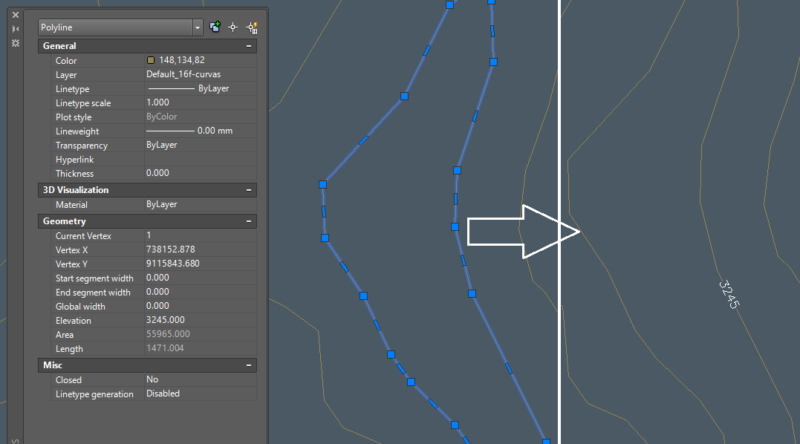

En varias ocasiones te habrás encontrado con que tienes curvas de nivel en un archivo, pero estas no tienen su cota, mediante esta rutina, podrás insertar cotas en la curva de nivel topográfica que desees.
Las cotas que se insertarán son bloques con atributos, estos bloques están creados en un dibujo en metros. Para que puedas usar sin problemas este lisp, deberás mediante comando “UNITS” (Unidades) definir las unidades del contenido a insertar en las unidades que trabajas.
Vale la pena poner en claro que para que esta rutina inserte la cota correcta a las curvas de nivel, estas deberán de tener una elevación (coordenada z>0), ya que la cota se obtiene a partir del punto indicado en una curva de nivel, si las curvas de nivel tienen elevación 0 (coordenada z=0), es decir no tienen elevación, la rutina insertará un texto con ese valor.
La escala solicitada por la rutina se refiere a la escala en la que será ploteado el dibujo, es una valor de referencial de tamaño del texto de la cota a insertar, puedes ir probando incrementando o dismuyendo este valor hasta que la cota se inserte con el tamaño de texto que deseas.
Esta rutina tiene 2 archivos adjuntos: EL_TAG.dwg y EL_TAG2.dwg, se trata de los bloques con atributos explicados anteriormente, estos archivos se podrán copiar en cualquier lugar, aunque es recomendable que se encuentren en la misma carpeta que la de la rutina.
Para que AutoCAD pueda cargar estos archivos se debe de definir la ruta de la ubicación de estos en el cuadro de diálogo Opciones->Support Files Search Path.
Para utilizar esta rutina debes de hacer lo siguiente:
- Carga el archivo lisp en AutoCAD.
- Ingresa el nombre del comando: CPE
- Indica un punto encima de la línea de la curva de nivel y en el lugar que deseas se inserte la cota.
- Indica otro punto para definir la rotación que tendrá la cota a insertar.
- Puedes seguir insertando mas cotas indicado su punto de inserción, si no deseas insertar mas cotas, presiona la tecla Enter para terminar el comando.
