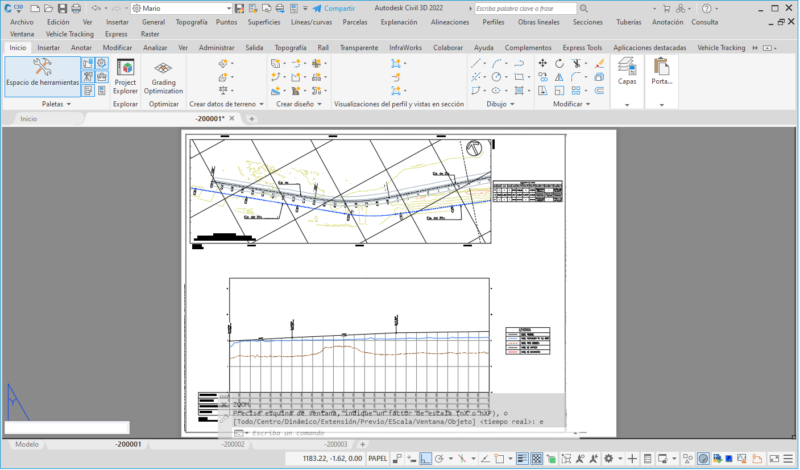

Uno de los últimos problemas de rendimiento más comunes en Civil 3D, es el que se produce al alternar entre las presentaciones y el espacio modelo, o al imprimir todos los layouts.

A continuación se muestran ejemplos de problemas que pueden producirse:

  • Cambiar de una presentación a otra tarda mucho tiempo (más de 30 segundos).
  • El trazado funciona solo una vez. Al trazar de nuevo, se produce un error o el sistema se bloquea.
  • El sistema se bloquea de manera intermitente.
Si tienes uno o todos estos problemas, prueba estas recomendaciones:

Optimizar la presentación del espacio papel

Para mejorar el rendimiento, revisa lo siguiente y realiza los cambios necesarios:

  • Mueve varios planos a nuevas presentaciones individuales del espacio papel.
  • Borra la geometría adicional que se haya colocado fuera del área de la página.
  • Evita utilizar la función de copiar y pegar de Windows para añadir ventanas gráficas a la presentación del espacio papel. En lugar de esto, crea ventanas gráficas nuevas.
  • Evita insertar geometría anotativa (texto, cotas, bloques, etc.) en la ficha de la presentación, que normalmente se traza a una escala de 1:1. En su lugar, coloca objetos anotativos en la ficha de presentación del modelo, donde se les aplicará una escala en la ventana gráfica de presentación del espacio papel.

Modificar la configuración para mejorar el rendimiento

  • Camba las Opciones para regenerar presentación en AutoCAD. Dirígete a Opciones > ficha Sistema > Opciones para regenerar presentación y selecciona Ficha Modelo y todas las presentaciones en caché. Establece LAYOUTREGENCTL (variable de sistema) en 2.
  • Cuantas más ventanas gráficas se incluyen en una presentación, más tiempo se necesita para regenerar los objetos cuando los datos no se almacenan en la memoria caché. Para minimizar el tiempo de regeneración, prueba las siguientes opciones:
    • Reduce el número máximo de ventanas gráficas que pueden estar activas al mismo tiempo en una presentación. Para ello, cambia el valor predeterminado de MAXACTVP (variable de sistema) de 64 a un valor inferior, como 16.
    • Si es posible, quita las ventanas gráficas que sobren.
  • Establece UPDATETHUMBNAIL (variable del sistema) en 0 (el valor por defecto es 15) para evitar capturar miniaturas de presentación al cambiar a una presentación diferente.
  • Reduce la lista de escalas para mantener solo las escalas necesarias. Consulta: -EDITARLISTAESCALAS (comando)
  • Escribe UCSDETECT en la línea de comandos y cámbialo a 0.
  • Elimina los daños del dibujo.
  • Abre Civil 3D sin complementos y extensiones de terceros.

Resumen:

  • LAYOUTREGENCTL -> 2
  • DISPSILH -> 0
  • TREEDEPTH -> 3020
  • UCSDETECT -> 0
  • MAXACTVP -> 16
  • UPDATETHUMBNAIL -> 0

Desactivar los TABs de la muerte:

  • FILETABPREVIEW – > 0
  • FILETABTHUMBHOVER -> 0
